Un moteur peut sembler réduit à un bloc métallique, pourtant chaque trajet dépend d’un ensemble de pièces qui travaillent ensemble avec une grande précision. À chaque cycle, l’air et le carburant sont mélangés, la combustion libère une pression, puis cette énergie est transformée en mouvement pour entraîner les roues.

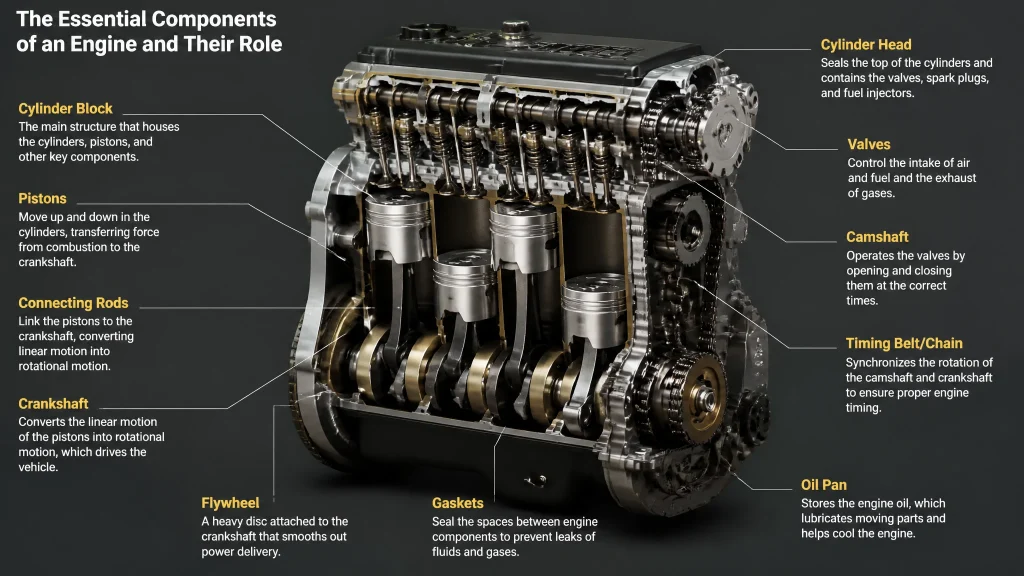

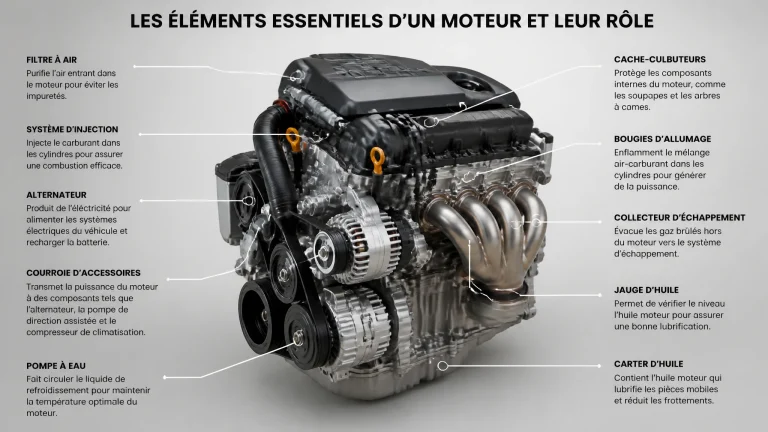

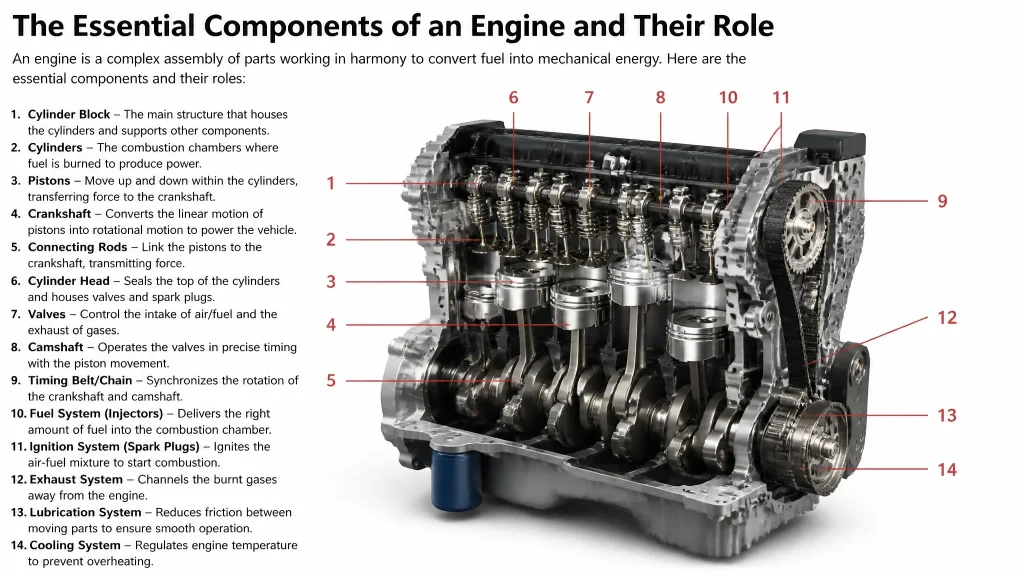

Le bloc moteur, les pistons, la culasse, l’injection, la lubrification, le refroidissement et l’échappement remplissent chacun une fonction indispensable. Comprendre leur rôle permet de mieux interpréter une perte de puissance, une consommation anormale, une fumée inhabituelle ou l’allumage d’un voyant.
Le bloc moteur forme la structure centrale
Le bloc moteur constitue la base mécanique de l’ensemble. Il accueille les cylindres, guide les pistons et supporte une grande partie des organes internes. Cette pièce doit résister aux vibrations, aux fortes pressions produites par la combustion et aux variations importantes de température.
Les constructeurs utilisent principalement la fonte ou des alliages d’aluminium. La fonte offre une excellente résistance et une bonne rigidité, tandis que l’aluminium permet de réduire le poids et de dissiper plus rapidement la chaleur. Le choix dépend de la puissance recherchée, du type de véhicule et des contraintes de fabrication.
Les cylindres sont usinés avec précision afin de permettre aux pistons de se déplacer sans jeu excessif. Leur diamètre, leur nombre et leur disposition influencent directement la cylindrée, le couple et le comportement du moteur. Une petite voiture peut utiliser trois ou quatre cylindres, alors qu’un poids lourd adopte souvent une architecture plus imposante pour produire un couple élevé.
Les pistons transmettent la force de combustion
À l’intérieur de chaque cylindre, le piston effectue un mouvement de va-et-vient. Lorsque le mélange s’enflamme, la pression pousse le piston vers le bas. Cette force est ensuite transmise à la bielle, puis au vilebrequin afin de produire un mouvement rotatif exploitable.
Les pistons sont équipés de segments. Ces anneaux métalliques assurent l’étanchéité entre le piston et la paroi du cylindre, limitent la remontée d’huile dans la chambre de combustion et empêchent une partie des gaz de s’échapper vers le bas du moteur. Des segments usés peuvent provoquer une consommation d’huile, une baisse de compression et une fumée bleutée à l’échappement.
La bielle relie le piston au vilebrequin. Elle doit supporter des efforts considérables, car elle est alternativement comprimée et étirée à chaque cycle. Le vilebrequin transforme le mouvement rectiligne des pistons en rotation et transmet cette énergie au volant moteur, à l’embrayage ou au convertisseur de couple.
| Élément | Fonction principale |
|---|---|
| Bloc moteur | Accueillir les cylindres et soutenir les organes mécaniques |
| Piston | Recevoir la pression créée par la combustion |
| Segments | Maintenir la compression et contrôler le passage de l’huile |
| Bielle | Relier le piston au vilebrequin |
| Vilebrequin | Transformer le mouvement des pistons en rotation |
La culasse organise les échanges de gaz
Installée au-dessus du bloc, la culasse ferme les cylindres et forme une partie de la chambre de combustion. Elle contient généralement les soupapes, les conduits d’admission et d’échappement, les injecteurs ainsi que les bougies sur un moteur essence. Elle peut aussi intégrer des passages destinés au liquide de refroidissement.
Les soupapes d’admission laissent entrer l’air ou le mélange air-carburant. Les soupapes d’échappement permettent ensuite d’évacuer les gaz brûlés. Leur ouverture et leur fermeture doivent être parfaitement synchronisées avec la position des pistons.
L’arbre à cames commande ce mouvement grâce à des cames dont le profil détermine la durée et l’amplitude d’ouverture. Selon la conception du moteur, il peut être placé dans le bloc ou directement dans la culasse. La synchronisation avec le vilebrequin est assurée par une courroie, une chaîne ou un système d’engrenages.
Un décalage de distribution peut entraîner une perte de puissance, un fonctionnement irrégulier et, dans certains cas, une collision entre les pistons et les soupapes. C’est pourquoi le remplacement d’une courroie de distribution doit respecter les préconisations du constructeur, même lorsque le moteur semble fonctionner normalement.
L’admission et l’injection préparent la combustion
Pour fonctionner, un moteur thermique a besoin d’une quantité précise d’air et de carburant. Le circuit d’admission comprend généralement un filtre à air, des conduits, un boîtier papillon sur les moteurs essence et un collecteur chargé de répartir l’air vers les cylindres.
Le filtre à air retient les poussières et les impuretés susceptibles d’endommager les cylindres. Lorsqu’il est très encrassé, le débit d’air diminue et le moteur peut manquer de puissance. Une admission obstruée peut également provoquer une hausse de la consommation.
Le système d’injection se compose notamment de la pompe à carburant, des conduites, de la rampe commune et des injecteurs. Ces derniers pulvérisent le carburant sous une pression et à un moment déterminés par le calculateur. La précision de cette opération influence directement le rendement, les émissions et la souplesse du moteur.
Sur un moteur essence, une bougie d’allumage enflamme le mélange grâce à une étincelle. Sur un moteur diesel, l’air est fortement comprimé jusqu’à atteindre une température suffisante pour enflammer le carburant injecté. Les bougies de préchauffage facilitent surtout le démarrage à froid des moteurs diesel, mais elles ne jouent pas le même rôle que les bougies d’un moteur essence.
Le turbocompresseur augmente l’air disponible
De nombreux moteurs modernes possèdent un turbocompresseur. Celui-ci utilise l’énergie des gaz d’échappement pour entraîner une turbine reliée à un compresseur. Le compresseur force alors une plus grande quantité d’air dans les cylindres.
Avec davantage d’oxygène disponible, le moteur peut brûler plus de carburant et produire plus de puissance sans augmenter nécessairement sa cylindrée. Le turbo améliore aussi le couple à bas et moyen régime, ce qui est particulièrement utile pour un véhicule chargé ou un poids lourd.
Cette pièce fonctionne toutefois à très haute vitesse et à une température élevée. Une huile dégradée, un niveau insuffisant ou la présence de particules dans l’admission peuvent accélérer son usure. Un sifflement inhabituel, une fumée excessive ou une perte brutale de puissance peuvent signaler un problème de suralimentation.
La lubrification protège les pièces mobiles
Le circuit de lubrification limite les frottements entre les pièces en mouvement. Il comprend généralement un carter d’huile, une pompe, un filtre et des conduits internes. La pompe fait circuler l’huile vers les paliers, les coussinets, le vilebrequin, l’arbre à cames et certains éléments de la distribution.
L’huile forme un film protecteur entre les surfaces métalliques. Elle évacue aussi une partie de la chaleur, capture des impuretés et contribue à maintenir les composants propres. Un niveau trop bas peut provoquer une usure rapide, tandis qu’une huile trop ancienne perd progressivement ses propriétés.
Le respect des intervalles de vidange est donc essentiel, notamment sur un véhicule professionnel. Un food truck qui effectue de nombreux arrêts, un utilitaire chargé ou un poids lourd roulant régulièrement sous forte charge sollicitent davantage le moteur qu’une voiture utilisée occasionnellement.
Un voyant de pression d’huile allumé doit être pris au sérieux : continuer à rouler peut entraîner une détérioration majeure du moteur en très peu de temps.
Le refroidissement maintient une température stable
La combustion produit une quantité importante de chaleur. Le circuit de refroidissement évite que cette énergie ne déforme les pièces ou ne détruise les joints. Il repose habituellement sur une pompe à eau, un radiateur, un thermostat, des durites, un vase d’expansion et un ou plusieurs ventilateurs.
Le liquide circule dans les passages prévus dans le bloc et la culasse avant de rejoindre le radiateur. Le thermostat régule cette circulation afin que le moteur atteigne rapidement sa température normale, puis reste dans une plage de fonctionnement adaptée.
Un moteur trop chaud risque de subir une déformation de la culasse, une détérioration du joint de culasse ou une perte de compression. À l’inverse, un moteur qui reste trop froid consomme davantage, pollue plus et atteint moins efficacement son rendement prévu.
L’électronique coordonne le fonctionnement
Les moteurs modernes reposent largement sur une unité de commande électronique, souvent appelée calculateur moteur ou ECM. Elle reçoit les informations de nombreux capteurs : température du liquide, pression d’admission, position de l’accélérateur, vitesse de rotation, teneur en oxygène et pression d’injection.
À partir de ces données, le calculateur ajuste la quantité de carburant, le moment de l’allumage, la pression du turbo, le fonctionnement du recyclage des gaz et plusieurs paramètres liés aux émissions. Cette gestion permet d’adapter le moteur à chaque situation, qu’il s’agisse d’un démarrage à froid, d’une accélération ou d’une montée chargée.
Lorsqu’un capteur fournit une information incohérente, le calculateur peut enregistrer un code défaut et allumer le voyant moteur. Ce voyant ne signifie pas toujours que le moteur va casser immédiatement, mais il justifie un diagnostic afin d’éviter qu’un défaut limité ne provoque une panne plus coûteuse.
L’échappement réduit les polluants
Le système d’échappement évacue les gaz issus de la combustion et participe à leur traitement. Il comprend notamment le collecteur, les conduites, le silencieux et, selon le véhicule, un catalyseur, un filtre à particules ou un dispositif de réduction des oxydes d’azote.
Le catalyseur transforme certains gaz nocifs en composés moins polluants. Le filtre à particules retient une partie des particules solides produites par la combustion, puis les élimine lors d’une phase de régénération. Les moteurs diesel récents peuvent également utiliser un système SCR avec injection d’AdBlue pour réduire les oxydes d’azote.
Un échappement obstrué augmente la contre-pression et limite la respiration du moteur. Les signes possibles sont une perte de puissance, une consommation en hausse, une fumée inhabituelle ou des régénérations de filtre plus fréquentes.
Des priorités différentes selon le véhicule
Les principes mécaniques restent les mêmes, mais les contraintes changent selon l’usage. Une voiture légère privilégie souvent la consommation, le silence et la souplesse, tandis qu’un poids lourd doit fournir un couple important pendant de longues périodes. Un food truck doit supporter son propre poids, les démarrages fréquents et le fonctionnement d’équipements électriques ou frigorifiques.
- Voiture particulière : compacité, confort, faible consommation et capacité à fonctionner sur une large plage de régimes.
- Poids lourd : robustesse, couple élevé, refroidissement renforcé et endurance sous forte charge.
- Food truck : fiabilité, résistance aux trajets répétés et bonne gestion des périodes d’arrêt et de redémarrage.
Un bruit ou un symptôme ne permet pas toujours d’identifier directement la pièce en cause. Un diagnostic doit tenir compte du kilométrage, de l’entretien, des conditions d’utilisation et des autres signes observés.
| Symptôme | Éléments à contrôler |
|---|---|
| Perte de puissance | Filtre à air, injection, turbo, capteurs ou échappement |
| Surchauffe | Liquide, thermostat, pompe à eau, radiateur ou ventilateur |
| Fumée bleue | Segments, joints de soupapes, turbo ou consommation d’huile |
| Fumée noire | Injection, admission d’air, filtre ou combustion incomplète |
| Bruit métallique | Distribution, coussinets, bielles ou lubrification |
Préserver la mécanique au quotidien
Un moteur fonctionne grâce à l’interaction du bloc, des pistons, de la culasse, de la distribution, de l’injection, de la lubrification, du refroidissement et de l’échappement. Aucun de ces ensembles n’est réellement secondaire, car une défaillance localisée peut perturber toute la chaîne de fonctionnement.
Le meilleur moyen de préserver cette mécanique consiste à respecter les vidanges, remplacer les filtres, surveiller les niveaux et intervenir rapidement dès l’apparition d’un bruit, d’une fumée ou d’un voyant inhabituel. Cette attention régulière améliore la fiabilité, limite les réparations lourdes et prolonge la durée de vie du moteur, qu’il équipe une voiture, un poids lourd ou un food truck.
FAQ
Les principaux éléments sont le bloc moteur, les pistons, les bielles, le vilebrequin, la culasse, les soupapes, la distribution, l’injection, la lubrification, le refroidissement et l’échappement.
Le bloc moteur constitue la structure centrale de l’ensemble mécanique. Il accueille les cylindres, guide les pistons et supporte plusieurs organes internes soumis aux vibrations, à la pression et à la chaleur.
Les pistons reçoivent la pression produite par la combustion et effectuent un mouvement de va-et-vient. Les bielles transmettent cette force au vilebrequin, qui la transforme en rotation.
La lubrification réduit les frottements, évacue une partie de la chaleur et protège les pièces mobiles. Le refroidissement maintient une température stable afin d’éviter la déformation des composants et la détérioration du joint de culasse.
Une perte de puissance, une surchauffe, une fumée bleue ou noire, un bruit métallique, une consommation d’huile inhabituelle ou un voyant moteur peuvent révéler un défaut d’injection, de distribution, de turbo, de lubrification ou d’échappement.
